氧化鋯分析儀

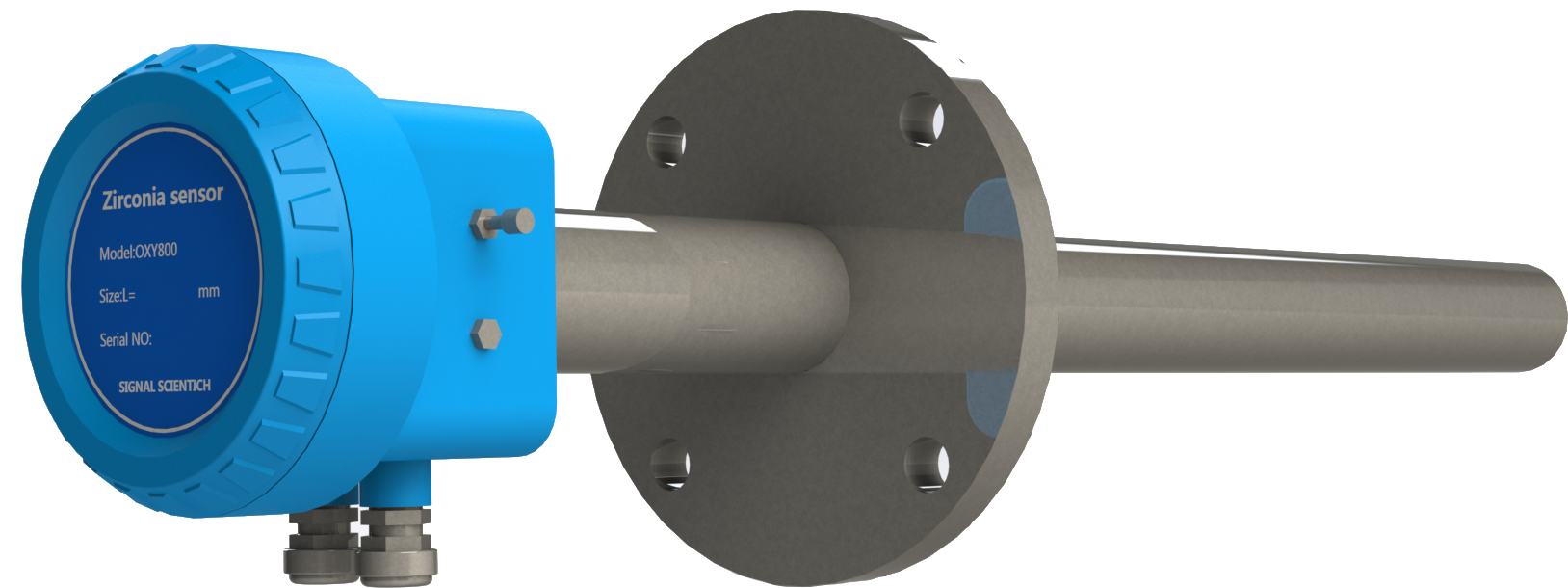

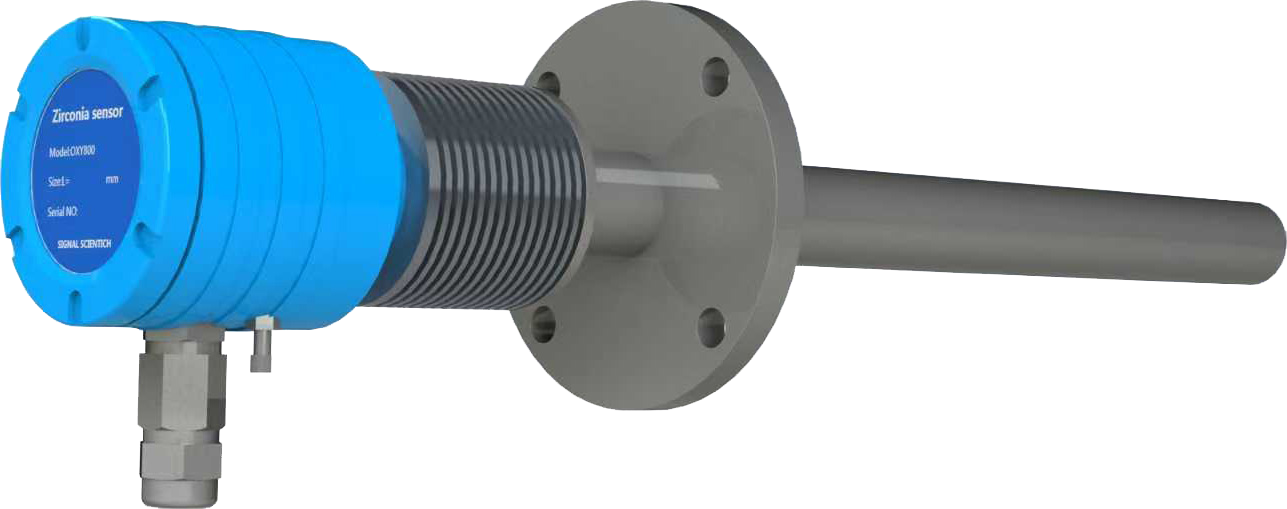

OXY800氧化鋯分析儀基于氧化鋯原理，氧化鋯電池安裝在傳感器的頂部，直接插入煙道中進行測量。直接測量和原位測量為燃燒優化控制的測量和煙氣排放檢測提供了準確和快速的測量讀數。

OXY800氧化鋯分析儀廣泛應用于燃燒監控，有助于行業在節能方面取得可觀的成就。可廣泛應用于鋼鐵、電力、石油化工、陶瓷、造紙、食品和紡織等耗能型行業；也可應用于各種燃燒設備，例如焚燒爐和中小型鍋爐。使用分析儀進行燃燒監控，燃料可以更充分地燃燒，有助于減少CO₂、SOx和NOx的排放，從而防止全球變暖和空氣污染。

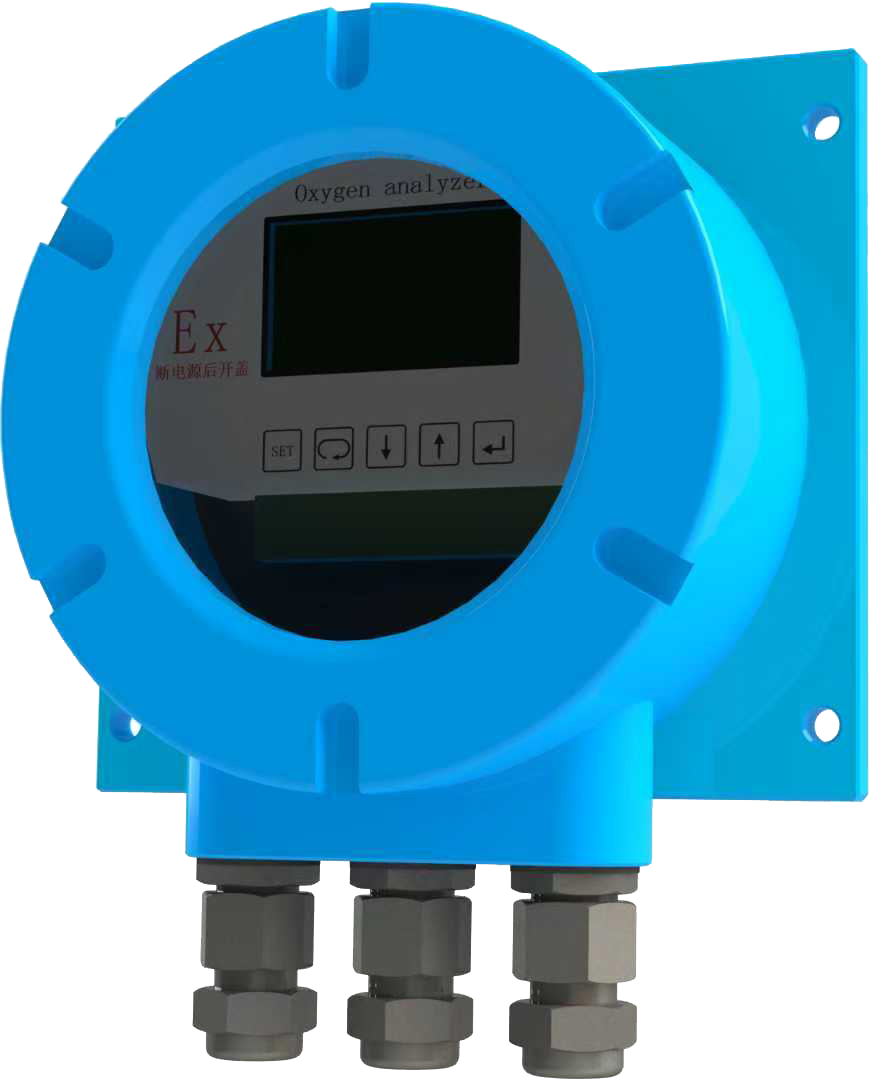

OXY800配有LCD觸摸屏，可顯示多種設定畫面、標定畫面和氧氣濃度趨勢畫面，更易于操作，顯示功能更加強大。轉換器具有各種標準功能，如測量、運算以及自診斷等維護功能。

氧化鋯分析儀原理

氧化鋯(ZrO2)是一種陶瓷，一種具有離子導電性質的固體。在常溫下為單斜晶體，當溫度升高到1150℃時，晶型轉變為立方品體，同時約有 7%的體積收縮;當溫度降低時，又變為單斜晶體。若反復加熱與冷卻，ZrO2就會破裂。因此，純凈的Zr02不能用作測量元件。如果在ZrO2中加入一定量的氧化鈣(CaO)或氧化釔(Y2O3)作穩定劑，再經過高溫焙燒，則變為穩定的氧化鋯材料，這時，四價的鋯被二價的鈣或三價的釔置換，同時產生氧離子空穴，所以ZrO2屬于陰離子固體電解質。ZrO2主要通過空穴的運動而導電，當溫度達到600℃以上時，ZrO2就變為良好的氧離子導體。

在氧化鋯電解質的兩面各燒結一個鉑電極，當氧化鋯兩側的氧分壓不同時，氧分壓高的一側的氧以離子形式向氧分壓低的一側遷移，結果使氧分壓高的一側鉑電極失去電子顯正電，而氧分壓低的一側鉑電極得到電子顯負電，因而在兩鉑電極之間產生氧濃差電勢。此電勢在溫度一定時只與兩側氣體中氧氣含量的差(氧濃差)有關。若一側氧氣含量已知(如空氣中氧氣含量為常數)，則另一側氧氣含量(如煙氣中氧氣含量)就可用氧濃差電勢表示，測出氧濃差電勢，便可知道煙氣中氧氣含量。

先進的設計理念和精密的制造工藝

– 堅固、耐用長壽命的傳感器，最高過程溫度可達1500°C

– 多年的氧化鋯生產制造經驗

– 應對過程變化可做出快速響應

– 穩定和準確氧氣測量

獨特的一體化自動標定系統

– 方便滿足排放監測法規

– 減少安裝成本，不需要額外的外部校正箱

– 減少維護成本

傳感器長度可達定制，可選多種工業標準法蘭

– 滿足廣泛的應用要求

– 多樣的安裝選項

方便的傳感器更換

– 完全現場可維修的傳感器的結構

– 易于現場拆卸更換內部組件

先進的變送器

– 易于設置、監測和直觀的 HMI 操作界面

– HART 通訊協議

– 傳感器性能記錄和診斷功能

技術規格

測量對象：燃燒廢氣和混合氣體中的氧氣濃度

檢測原理：氧化鋯

測量范圍：0.01 - 100 vol% O2

輸出信號：4 - 20 mA DC

設定量程范圍：0 - 5 vol%O2； 0 - 100 vol%O2

樣氣壓力：-5 to +250 kPa

樣氣溫度：0- 700℃；700 -1500℃(帶高溫探頭適配器)

探頭長度：0.15, 0.5, 0.8, 1.0, 1.5, 2.0, 2.5, 3.0, 3.5, 4.0, 4.5, 5.0m

電源：200-240 V AC, 50/60 Hz

防護等級：IP66

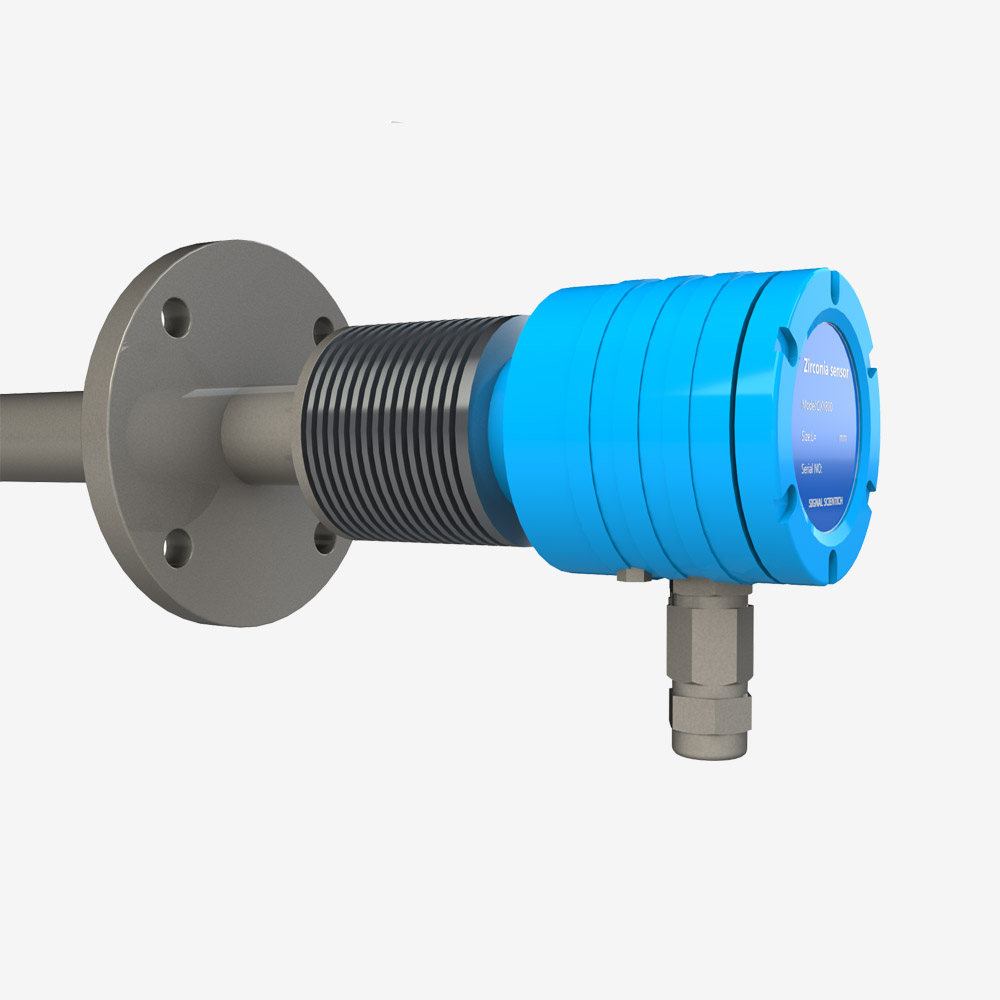

OXY800氧化鋯分析儀（防爆型）

技術規格

測量對象：氧氣

測量方式：直插式 氧化鋯式

測量范圍：0-2-50vol％，可以任意設定O2量程

重復性：± 0.1％FS以內

直線性：± 2％FS以內

響應時間：90％響應4～7 秒（通過校正氣體入口）

預熱時間：10分鐘以上

模擬輸出：DC4-20mA（容許負載電阻500Ω以下）或者DC0-1V（輸出電阻100Ω以上）

電源：額定電壓AC100～120V（動作電壓AC90～132V）、AC220～240V（動作電壓AC190～264V）；額定頻率50/60Hz

消耗電力：最大240VA（檢測器：約200VA，變換器：約40VA）；通常70VA（檢測器：約50VA，變換器：約20VA）

檢測器規格

測量氣體溫度：－10～＋600℃（一般用，耐腐蝕用）；噴射器式：－10～＋1500℃（高溫用）；－10～＋800℃（一般用）

測量氣體壓力：3 ～＋ 3kPa

插入長度：0.3，0.5，0.75，1m / 0.8m（標準），高灰塵用（帶吹凈噴嘴）無罩蓋，帶罩蓋

噴射器：將測量氣體導入到檢測器中的探頭，插入長度：0.5，0.75，1，1.5m（可以指定）

環境溫度：檢測部：－10～＋60℃；噴射器部：－5～＋100℃；檢測器法蘭表面：通電時125℃以下

儲存溫度：檢測部：－20～＋70℃；噴射器部：－10～＋100℃

結構：防塵，防雨結構（標準IP66），在寒冷地區需要保溫罩（可以指定）

過濾器：氧化鋁（過濾精度50μm）以及石英濾紙

主要材質(接氣體部)：檢測器：氧化鋯，SUS316，白金，SUS304；噴射器（一般用）：SUS316 , SUS304；噴射器（高溫用）：SiC，SUS316，SUS304

校正氣體口：φ6mm軟管用接頭、φ1/4 英寸軟管用接頭或球形閥

基準氣體口：φ6mm軟管用接頭、φ 1/4 英寸軟管用接頭

檢測器安裝：水平±45° , 周圍為潔凈空氣

質量：檢測器約1.6kg；噴射器約15kg（插入長度1m）

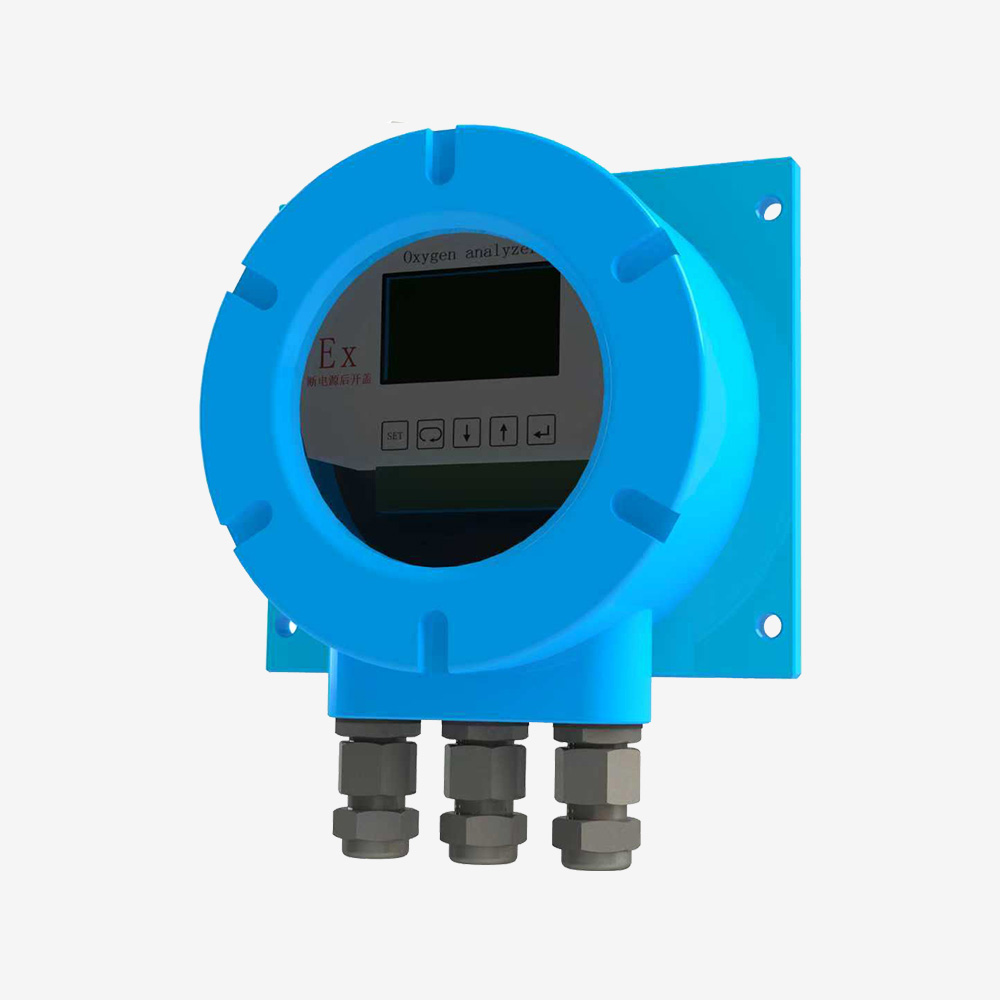

變換器規格

環境溫度：－20～＋55℃

環境濕度：95%RH以下無結露

儲存溫度：－30～＋70℃

儲存濕度：95%RH以下無結露

材質：鋁質外殼

防爆等級：Ex ia d IIC T5

外形尺寸：270×350×1150mm（IP66）

重量：約3kg（不包括電纜，檢測器）（IP66 臺式）

結構：防塵防雨結構（相當于IEC標準IP66或者IP67）

噴涂顏色：藍色

安裝方法：壁掛式

濃度值顯示：數字4位顯示

接點輸出信號：接點規格6點，1a AC 250V/3A 或者DC30V/3A；接點功能：保養中、儀器異常、警報、零點校正氣體、滿量程校正氣體、吹凈中

接點輸入信號：接點規格3點（通過下述條件任意選擇），ON：0V，OFF：5V（ON時10mA以下）；接點功能：外部保持、運算復位、加熱器OFF、吹掃（可選）、校正禁止、校正開始、量程切換

校正方法：①通過鍵盤操作進行手動校正；②自動校正（可選）校正周期：00日00小時～99日23小時；③一并校正

校正氣體：可以設定的范圍，零點氣體0.010～25.00%O2；滿量程氣體 0.010～50.00%O2；推薦校正氣體濃度；零點氣體 0.25～2.0%O2；滿量程氣體 20.6～21.0%O2（大氣中的氧氣濃度）

吹掃：該功能可以通過壓縮空氣將導流管中聚集的灰塵吹散（可選）；可以按照事先設定的時間間隔，按照實現設定的時間進行吹掃；吹掃周期：00小時00 分～99小時59分；吹掃時間：0秒～999秒

通信功能：RS232C（MODBUS）標準規格；RS-485（MODBUS）（可選）

氧分析儀選型

常用的氧分析儀有電化學式氧分析儀、順磁式氧分析儀和氧化鋯式氧分析儀：

– 順磁式氧分析儀：宜用于測量百分數級氧含量。

– 電化學式氧分析儀：宜用于測量高純度氣體(如氣、氮氣、氧氣等)中10-6級的氧含量，不宣用于酸性氣體工況。

– 氧化鋯式氧分析儀：宜用于測量工業爐煙道氣或爐膛氣0%~25%的氧含量。當背景氣中含烴類CO、H2等可燃性氣體

(或還原氣體)和硫及其他酸霧、且伴有火苗及強氣流沖擊時，不宜選用氧化鋯式氧分析儀。
